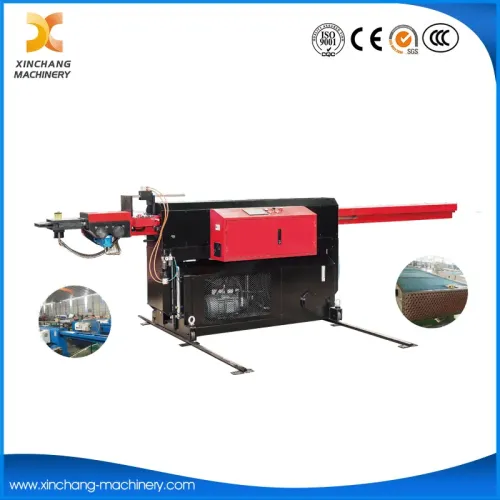

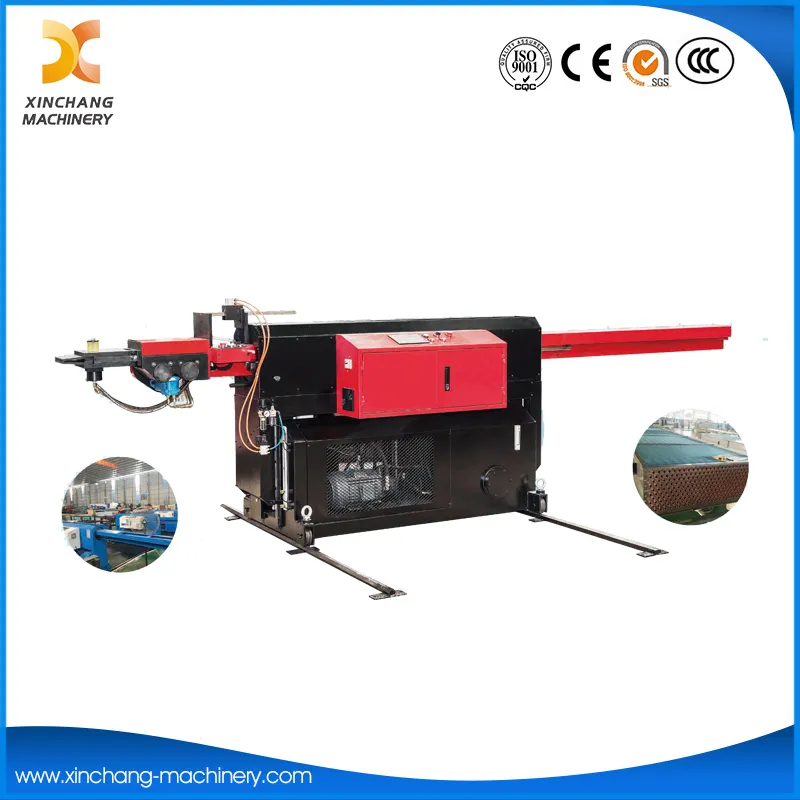

Mobilni stroj za ekspander cijevi za zavojnice izmjenjivača topline

I. Primjena opreme

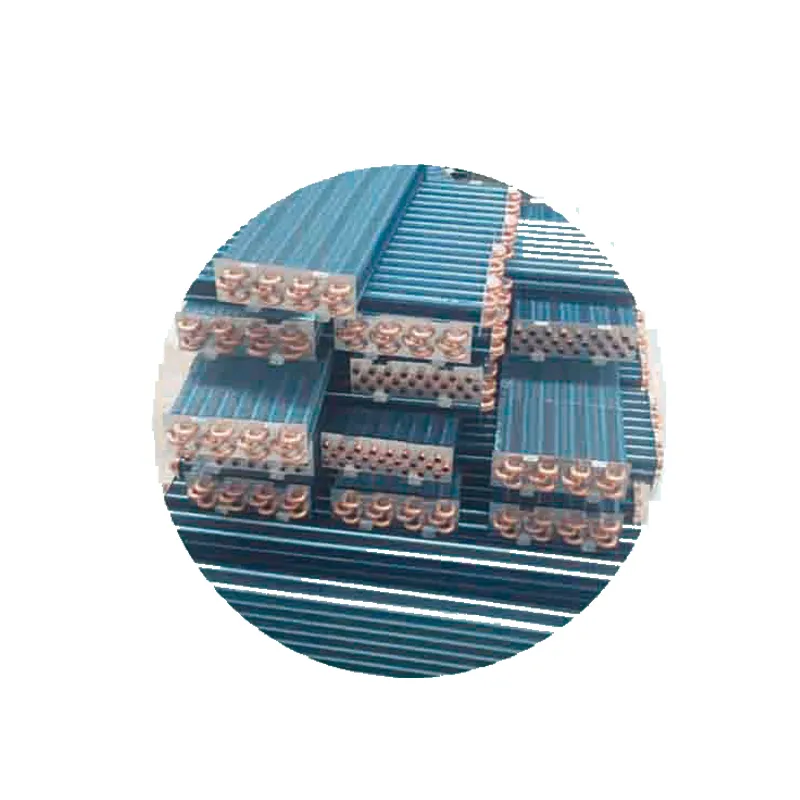

Ova oprema je namjenski stroj za širenje cijevi za zavojnice izmjenjivača topline klima uređaja. Njegova glavna svrha je dovršiti proces širenja cijevi za bakrene cijevi u zavojnicama izmjenjivača topline klima uređaja. U procesu proizvodnje izmjenjivača topline klima uređaja, proces širenja cijevi ključni je korak u osiguravanju izvedbe brtvljenja izmjenjivača topline i učinkovitosti izmjene topline. Kroz precizne operacije širenja cijevi, krajevi bakrenih cijevi ili određeni dijelovi mogu se točno proširiti u promjeru, osiguravajući čvrsto prianjanje i stabilan sklop između bakrenih cijevi i cijevnog lista izmjenjivača topline, završnih kapa i drugih komponenti. To učinkovito sprječava probleme kao što su curenje rashladnog sredstva i neravnomjerna izmjena topline tijekom rada. Ova je oprema široko primjenjiva za obradu zavojnica izmjenjivača topline za razne klimatizacijske proizvode, uključujući stambene split klima-uređaje, centralne klima-uređaje i komercijalne klima-uređaje za kabinete. To je jedna od temeljne prateće opreme za veliku proizvodnju izmjenjivača topline klima uređaja.

II. Osnovni tehnički parametri

- Promjer kompatibilne bakrene cijevi: Φ7-Φ25 mm: Ovaj parametar pokriva specifikacije najčešće korištenih bakrenih cijevi za glavne zavojnice izmjenjivača topline klima uređaja. Bilo da se radi o bakrenim cijevima malog promjera (npr. Φ7 mm, Φ9,52 mm) za male izmjenjivače topline stambenih klima uređaja ili bakrenim cijevima velikog promjera (npr. Φ19 mm, Φ25 mm) za komercijalne izmjenjivače topline centralnih klima uređaja, postiže se precizna prilagodba.

- Duljina proširenja cijevi: prilagođena zahtjevu (temeljeno na potrebama kupca): kako bi se prilagodile strukturnim razlikama u zavojnicama različitih modela izmjenjivača topline klima uređaja, oprema podržava personaliziranu prilagodbu duljine proširenja. Putem inteligentnog sustava upravljanja i podesive mehaničke granične strukture, duljina ekspanzije može se precizno kontrolirati od nekoliko milimetara na kraju do dugih dijelova od desetaka centimetara, savršeno u skladu sa zahtjevima montaže različitih specifikacija izmjenjivača topline. Ovo osigurava visok stupanj dosljednosti između procesa ekspanzije i parametara dizajna proizvoda, jamčeći dosljednost u masovnoj proizvodnji.

- Brzina širenja cijevi: 5-11 metara/minuta: Oprema usvaja visokoučinkoviti sustav prijenosa energije i optimizirani dizajn mehanizma za širenje kako bi se postigle velike brzine i stabilne operacije širenja cijevi.

III. Dizajn opreme

Kako bi se prilagodila potrebama proizvodnog kapaciteta, uvjetima u radionici i specifikacijama proizvoda različitih proizvođača klima uređaja, oprema usvaja modularni koncept dizajna s više stanica, nudeći četiri modela: jednocijevni, dvocijevni, četverocijevni i šesterocijevni, postižući preciznu usklađenost između proizvodnog kapaciteta i cijene:

- Model s jednom cijevi: Koristeći dizajn s jednom stanicom, s jednim kanalom, odlikuje se kompaktnom strukturom i malom površinom (zahtijeva samo 2-3㎡ radnog prostora), te je jednostavan i lak za rukovanje.

- Model s dvostrukom cijevi: korištenjem dizajna paralelnog rada s dvije stanice, može istovremeno dovršiti proširenje dviju bakrenih cijevi, gotovo udvostručivši proizvodni kapacitet u usporedbi s modelom s jednom cijevi. Oprema uravnotežuje učinkovitost proizvodnje i kompatibilnost mjesta, što je čini prikladnom za srednje-serijske proizvođače izmjenjivača topline klima uređaja, kao što su male do srednje velike proizvodne linije za kućanske klima uređaje. To je isplativ izbor koji uravnotežuje proizvodni kapacitet, cijenu i prostor.

- Model s četiri cijevi: Opremljen sinkronim operativnim sustavom s četiri stanice i automatiziranim mehanizmom za uvlačenje i pozicioniranje, može postići istovremeno i precizno širenje četiri cijevi. Učinkovitost proizvodnje značajno je poboljšana, što ga čini prikladnim za scenarije standardizirane proizvodnje velikih razmjera.

- Model sa šest cijevi: s integriranim dizajnom od šest stanica, opremljen inteligentnim sustavom upravljanja visoke učinkovitosti i mehanizmom sinkronog pogona visoke preciznosti, može postići istovremene operacije širenja cijevi za šest cijevi. Ovaj model nudi značajne prednosti kapaciteta, s kapacitetom u jednoj smjeni približno šest puta većim od modela s jednom cijevi.
