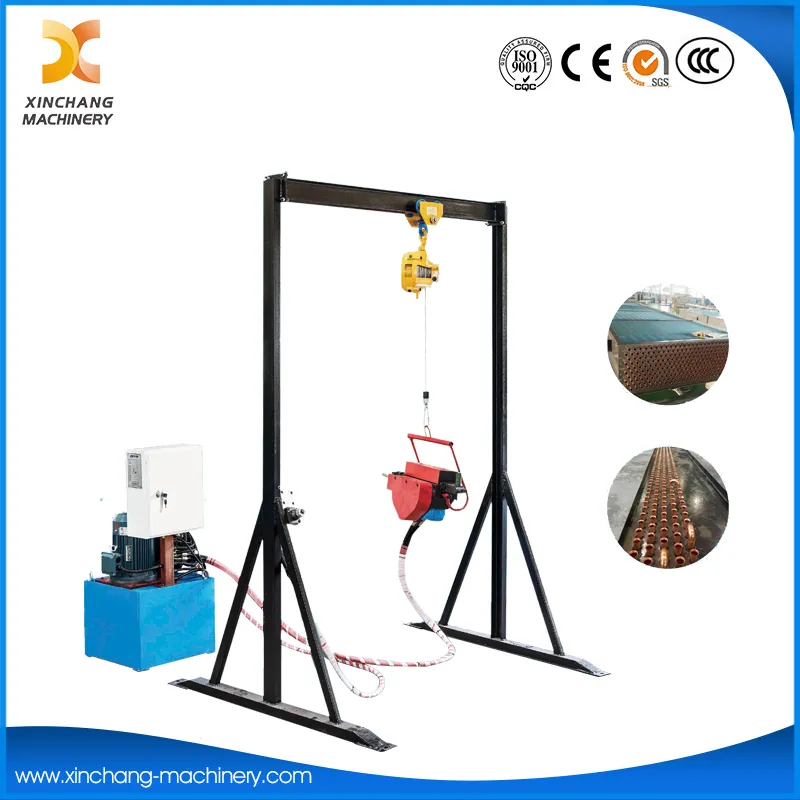

Automatski izmjenjivač topline, prijenosni stroj za savijanje cijevi za zavojnice
I. Primjena opreme

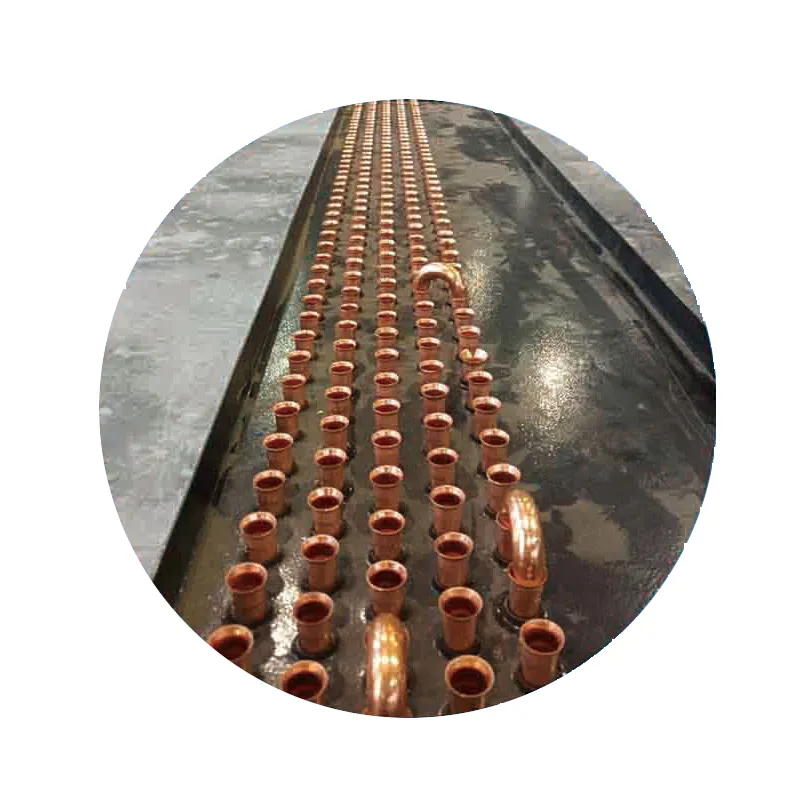

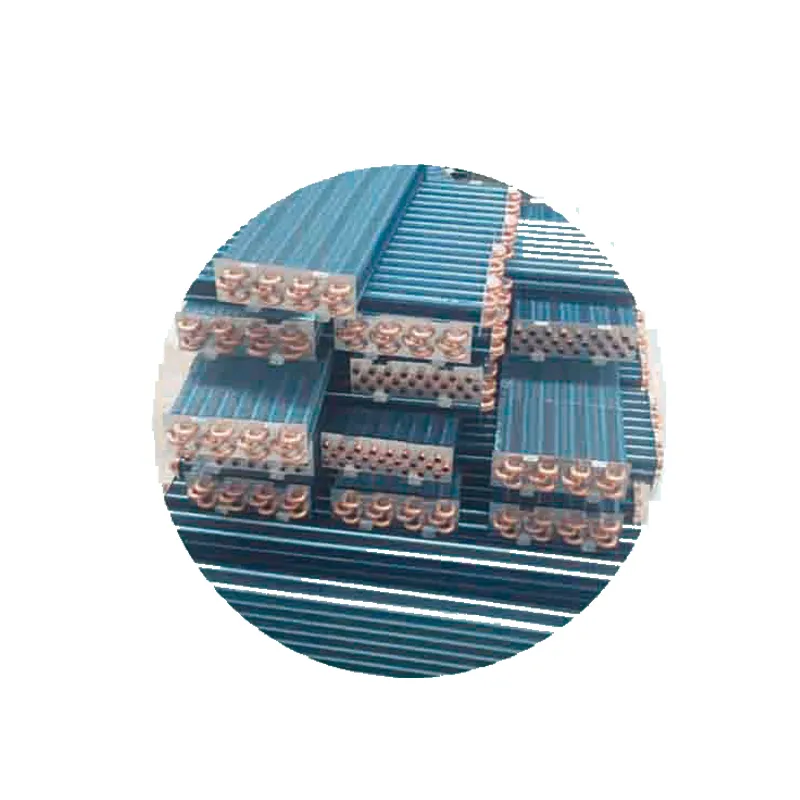

Ova je oprema posebno dizajnirana za proces širenja cijevi zavojnica izmjenjivača topline i ključni je dio specijalizirane opreme u procesu proizvodnje izmjenjivača topline. Njegova temeljna funkcija je postići proširenje promjera na krajevima ili u određenim dijelovima bakrenih cijevi u zavojnicama izmjenjivača topline kroz preciznu tehnologiju širenja cijevi, osiguravajući tijesan sklop zavojnice s cijevnom pločom, završnim poklopcima i drugim komponentama, čime se poboljšavaju performanse brtvljenja i učinkovitost izmjene topline izmjenjivača topline. Ova oprema široko je primjenjiva na scenarije obrade zavojnica raznih proizvoda izmjenjivača topline, uključujući izmjenjivače topline klima uređaja, izmjenjivače topline industrijskih rashladnih uređaja i izmjenjivače topline HVAC, pružajući ključna procesna jamstva za stabilan rad i učinkovitu izmjenu topline izmjenjivača topline.
II. Osnovni tehnički parametri
- Promjer kompatibilne bakrene cijevi: Φ7-Φ25 mm. Ovaj parametar pokriva najčešće korištene specifikacije bakrenih cijevi za glavne zavojnice izmjenjivača topline. Bilo da se radi o bakrenim cijevima malog promjera za male izmjenjivače topline za klimatizaciju kućanstava ili o bakrenim cijevima velikog promjera za velike industrijske izmjenjivače topline, precizna prilagodba može se postići bez čestih promjena osnovnog alata, učinkovito poboljšavajući svestranost opreme i fleksibilnost proizvodnje.
- Duljina proširenja: Prilagodljiva prema stvarnim proizvodnim potrebama kupca. Oprema, kroz svoju podesivu mehaničku strukturu i inteligentni kontrolni sustav, može precizno kontrolirati duljinu ekspanzije cijevi, omogućavajući ekspanziju od krajnjih cijevi kratke udaljenosti do segmentiranih cijevi dugog presjeka. U potpunosti odgovara personaliziranim zahtjevima obrade različitih modela i struktura zavojnica izmjenjivača topline, osiguravajući prilagodljivost i preciznost tehnologije obrade.
- Brzina ekspanzije: 5-11 metara/minuta. Oprema usvaja visokoučinkoviti sustav prijenosa energije i optimizirani dizajn ekspanzijskog mehanizma, postižući brze i stabilne operacije ekspanzije. Ovaj raspon brzine može se bezstupanjsko podešavati prema specifikacijama, materijalu i zahtjevima za preciznost ekspanzije bakrenih cijevi koje se obrađuju. Dok osigurava kvalitetu ekspanzije (kao što je izbjegavanje deformacije i pucanja bakrene cijevi), maksimizira učinkovitost proizvodnje i zadovoljava proizvodne potrebe različitih kapaciteta.
III. Dizajn modela opreme
Kako bi se prilagodili potrebama kapaciteta i rasporedu proizvodnje različitih korisnika, dostupna su tri modela: jednocijevni, dvocijevni i četverocijevni. Korisnici mogu fleksibilno birati u skladu s opsegom proizvodnje, veličinom šarže zavojnica i uvjetima prostora u radionici:
- Model s jednom cijevi: prihvaća dizajn s jednom stanicom, s jednim kanalom, s kompaktnom strukturom, malom površinom i jednostavnim i lako razumljivim radom.
- Model s dvije cijevi: Koristeći paralelni dizajn s dvije stanice, ovaj model može istovremeno proširiti dvije bakrene cijevi. U usporedbi s modelom s jednom cijevi, gotovo udvostručuje proizvodni kapacitet dok uravnotežuje potrebe za prostorom i učinkovitost. Prikladan za proizvođače zavojnica izmjenjivača topline srednje serije, preferirani je model za balansiranje kapaciteta i troškova na gradilištu.
- Model s četiri cijevi: s dizajnom sinkronog rada s četiri stanice i opremljen visoko učinkovitim automatiziranim sustavom za ubacivanje i pozicioniranje, ovaj model omogućuje istovremeno i precizno širenje četiri cijevi. Njegova značajna prednost kapaciteta zadovoljava potrebe velike, standardizirane serijske proizvodnje zavojnica izmjenjivača topline, učinkovito smanjujući jedinične troškove obrade proizvoda i povećavajući tržišnu konkurentnost tvrtke.
| Pipe No. bending at one time |
1-8 pcs |
| Hairpin pipe length |
Min 200-Max 1250 / 1650 / 2150 / 2650 / 3150 / 5000 |
| Bending mode |
by servo motors |
| Positioning & unloading mode |
by servo motors |
| Stroke setting model |
by servo motors |
| Available copper pipe diameter |
∮ 5 - ∮ 16 |
| Bending center |
16-60mm |
| Efficiency (one cycle) |
when L≤1,000, t <12sec |
| Length precision |
±0.8mm |
| Flattening rate in thickness of bending part |
≤15% |
