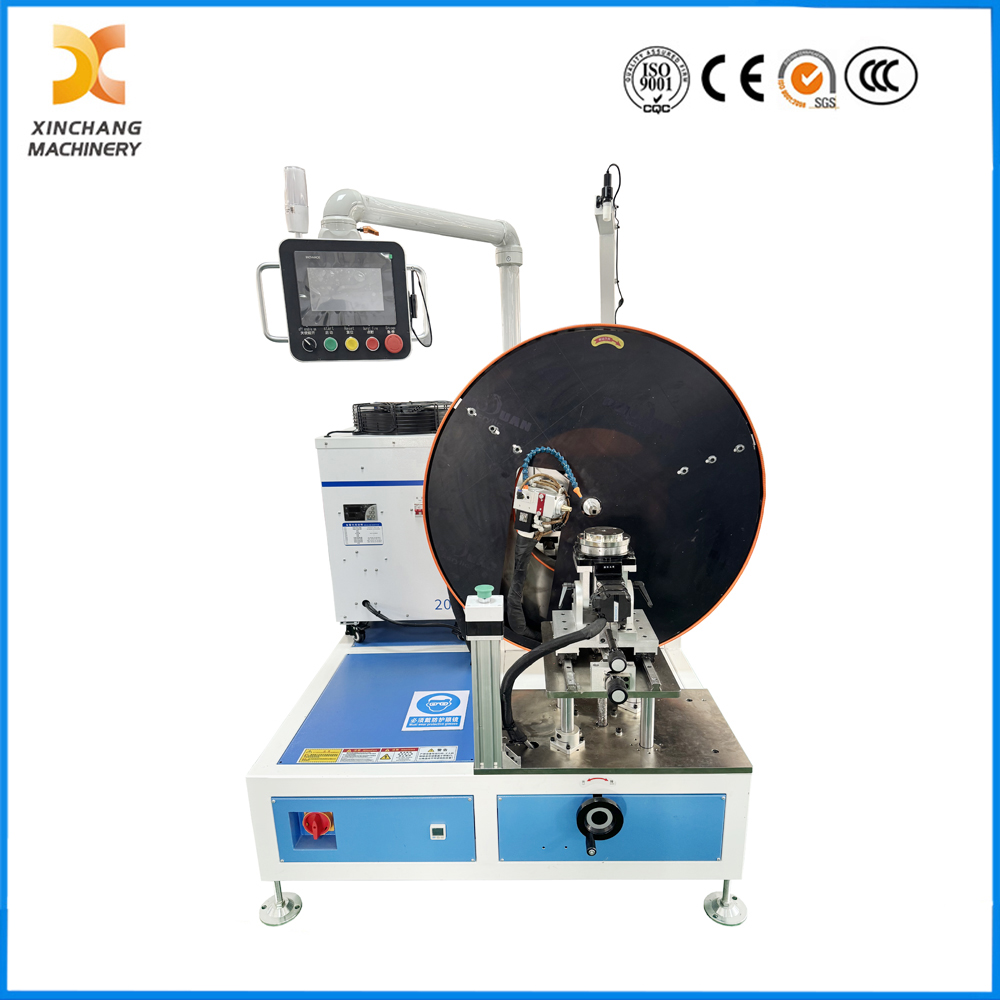

Poluautomatski stroj za lasersko zavarivanje pan klinova

I. Pregled opreme

Ovo poluautomatsko rješenje za zavarivanje klinova na posudama koje se ne lijepe izgrađeno je oko stroja za lasersko zavarivanje i uglavnom se sastoji od laserske jedinice, automatskog dodavača klinova, strukture za rotiranje i pozicioniranje posude, komponente za poravnavanje nišana i dodatnog mehanizma za lasersko uklanjanje boje.

Sposoban za rukovanje neprianjajućim posudama u različitim specifikacijama (promjer: 150-380 mm, neograničena visina), ova postavka omogućuje potpuno automatizirani rad zavarivanja. Kako bi se prilagodili različitim modelima posuda, korisnici trebaju samo zamijeniti učvršćenje za pozicioniranje proizvoda. Kao praktičan automatski stroj za zavarivanje, eliminira tradicionalne ručne tijekove rada s više stanica. Za rad je potreban samo jedan radnik, što učinkovito smanjuje radnu snagu, skraćuje vrijeme proizvodnje, povećava radnu učinkovitost i smanjuje ukupne troškove.

Jednostavan rad ističe se kao još jedna ključna prednost ove opreme. Prilikom prebacivanja između vrsta posuda, operateri jednostavno mijenjaju odgovarajući kalup za posudu i pozivaju unaprijed postavljeni program. Nakon što je probno zavarivanje završeno, masovna proizvodnja može započeti odmah, a cijeli proces zamjene alata traje oko deset minuta.

Zahvaljujući svom fleksibilnom dizajnu, ova laserska oprema dobro radi s nepravilnim posuđem kao što su četvrtaste tave. Također se može neprimjetno povezati s robotima za rukovanje na licu mjesta na proizvodnoj liniji, donoseći izvrsnu proširivost za buduće nadogradnje proizvodnje.

II. Dijagram rasporeda ukupne sheme

III. Sustav električne kontrole

Električni upravljački sustav koristi PLC kontrolu i upravljanje ekranom osjetljivim na dodir. I mehanizmi i radne stanice opremljene su fotoelektričnim i magnetskim indukcijskim prekidačima. Ima ručne i automatske načine upravljanja, kao i sigurnosnu zaštitnu funkciju zaustavljanja u nuždi.
