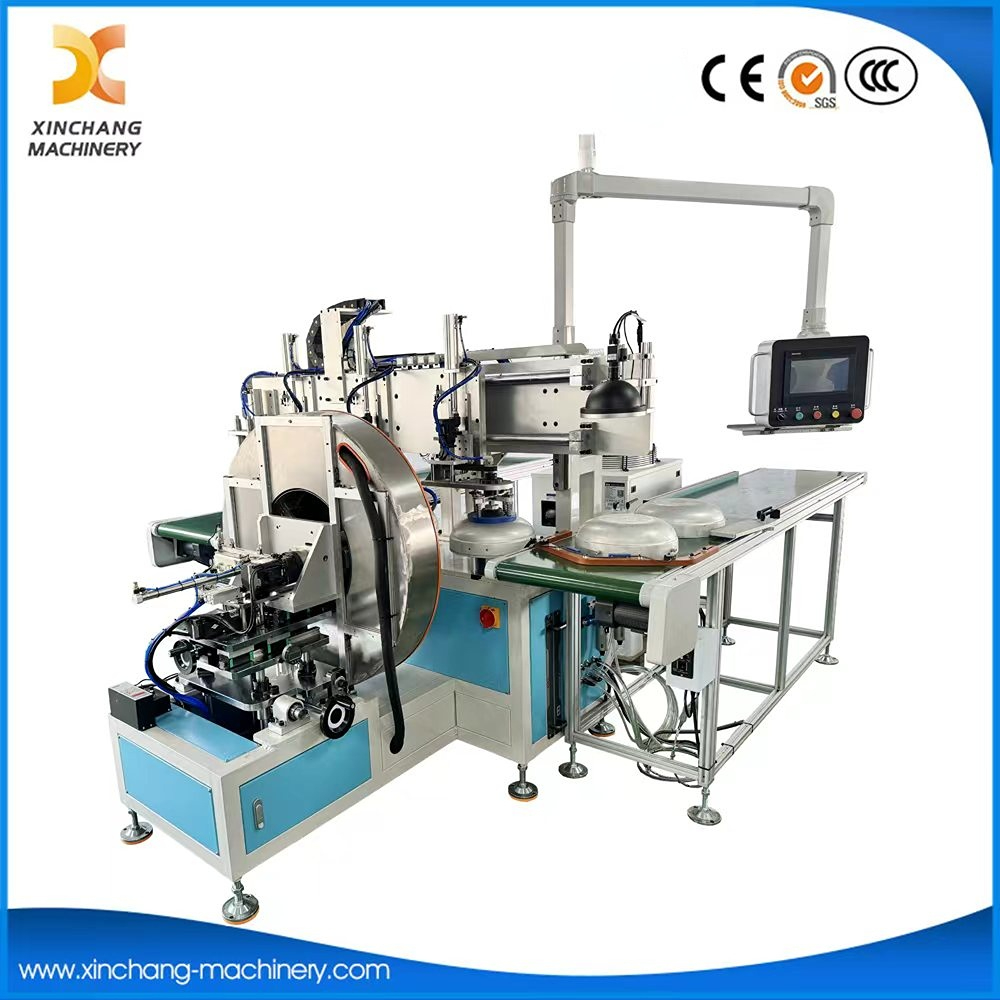

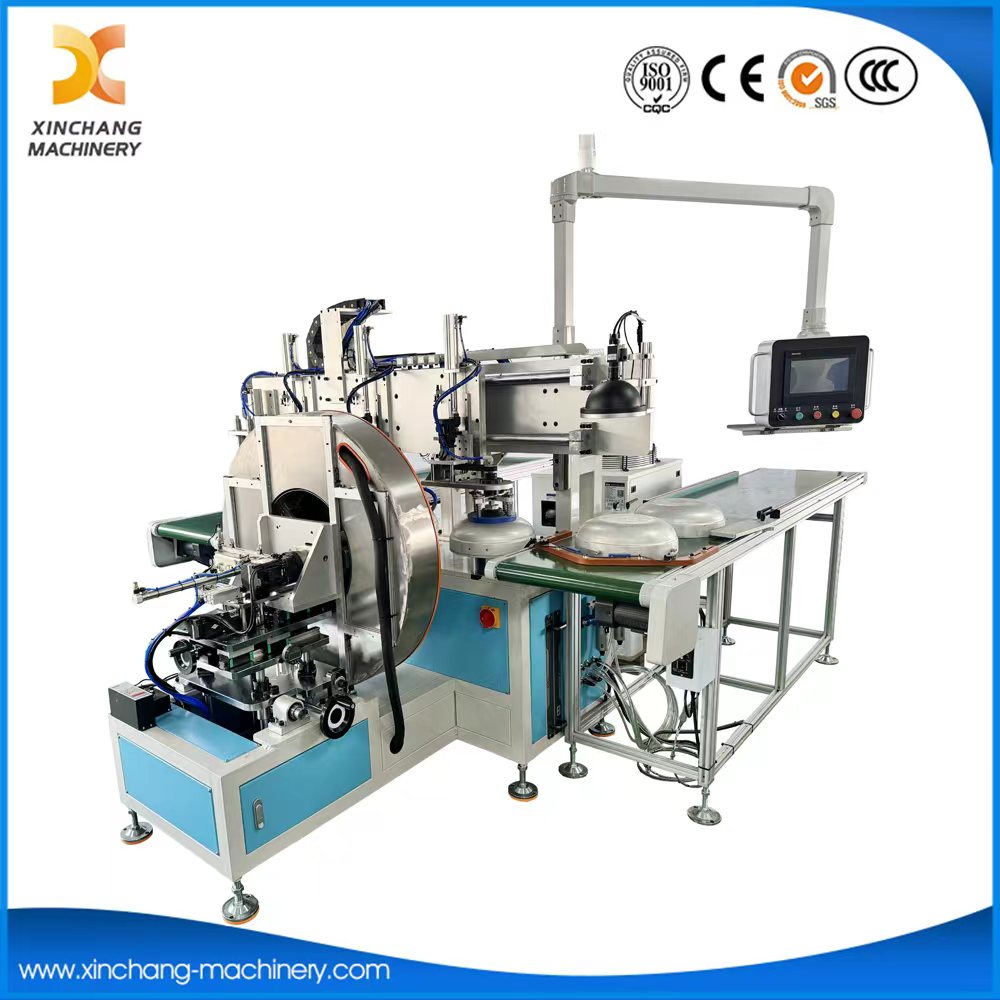

Uglavnom se sastoji od transportne linije za ubacivanje (uključujući pozicioniranje posude koja se ne lijepi), CCD LOGO za vizualno prepoznavanje, mehanizma za prijenos materijala robotske ruke, mehanizma za lasersko uklanjanje boje (opcionalno), mehanizma za lasersko zavarivanje (uključujući automatsko uvlačenje klinova), mehanizma za otkrivanje zakretnog momenta (opcionalno) i pokretne linije za istovar (uključujući izlaz neispravnog proizvoda).
Kao sveobuhvatan skup laserske opreme, podržava automatsko zavarivanje klinova za neprianjajuće posude u različitim veličinama (promjer 160-320 mm, visina 35-150 mm). Prebacivanje linija zahtijeva samo jednostavne prilagodbe relevantnih radnih stanica. Ovaj sofisticirani automatski stroj za zavarivanje ukinuo je tradicionalni ručni rad s više stanica. Izgrađen oko stroja za lasersko zavarivanje visokih performansi, cijeli je proizvodni proces optimiziran. Trenutno tijek rada treba samo dva radnika za utovar i istovar materijala i jednog namjenskog rukovatelja opremom, što učinkovito smanjuje troškove rada, skraćuje vrijeme proizvodnje i značajno podiže ukupnu produktivnost.

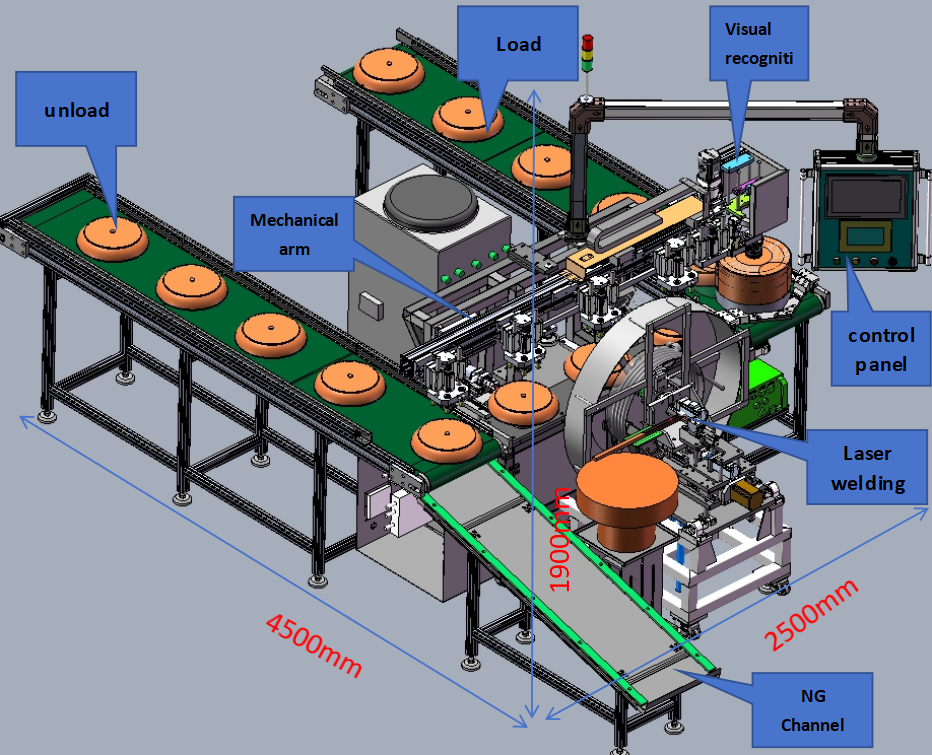

II. Dijagram rasporeda ukupne sheme
III. Sustav električne kontrole
Električni upravljački sustav koristi PLC kontrolu i upravljanje ekranom osjetljivim na dodir. I mehanizmi i radne stanice opremljene su fotoelektričnim i magnetskim indukcijskim prekidačima. Ima ručne i automatske načine upravljanja, kao i sigurnosnu zaštitnu funkciju zaustavljanja u nuždi.
|
Name
|
Brands
|
Remark
|
|
Pneumatic
|
Airtac
|
Taiwan, China
|
|
Guide rail
|
Hiwin
|
Taiwan, China
|
|
Sensor
|
O mron
|
Japan
|
|
Motor
|
Inovance
|
Suzhou, China
|
|
PLC
|
Siemens/Inovance
|
Germany/China
|
|
Laser generator
|
Max
|
Shenzhen, China
|
